UL3266 XLPE 無鹵交聯線
發布時間：2025-06-04 14:01:19來源：無錫勝維電氣編輯部

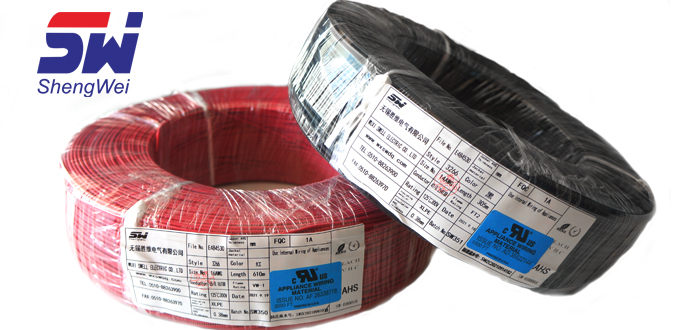

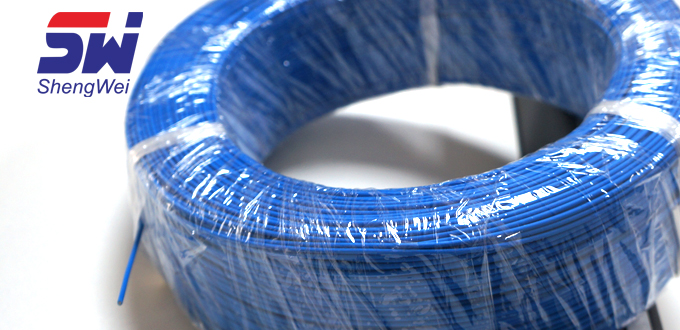

UL3266 無鹵交聯線
HALOGEN FREE CROSSLINKED WIRE
額定溫度：125℃
額定電壓：300V
參考標準：UL758,UL1581,CSA
導體使用單支或絞合 32~16AWG 鍍錫或裸銅
絕緣：XLPE 符合 ROHS、REACH 環保要求
阻燃：通過 VW-1、FT2 阻燃測試
用途：用于一般電子、電器設備內部連接線
額定電壓：300V
參考標準：UL758,UL1581,CSA
導體使用單支或絞合 32~16AWG 鍍錫或裸銅
絕緣：XLPE 符合 ROHS、REACH 環保要求
阻燃：通過 VW-1、FT2 阻燃測試
用途：用于一般電子、電器設備內部連接線
| 導體 CONDUCTOR |
絕緣 INSULATION |
導體電阻 Conductor resistance |
耐壓強度 DIELECTRIC STRENGTH | ||||
| 20℃ | |||||||
| 規格 | 構造Construction | 外徑 | 標稱厚度Nominal Thickness | 外徑 | 鍍錫銅 | 裸銅 | VAC,1MIN |
| AWG | Diameter | Diameter | Tinned copper | Bare Copper | |||
| 30 | 7/0.10 | 0.3 | 0.38 | 1.1 | 381 | 354 | 2000 |
| 28 | 7/0.127 | 0.38 | 1.2 | 239 | 223 | 2000 | |
| 26 | 7/0.16 | 0.48 | 1.3 | 150 | 140 | 2000 | |
| 24 | 11/0.16 | 0.61 | 1.4 | 94.2 | 87.6 | 2000 | |
| 22 | 17/0.16 | 0.76 | 1.6 | 59.4 | 55.4 | 2000 | |
| 20 | 26/0.16 | 0.94 | 1.75 | 36.7 | 34.6 | 2000 | |
| 18 | 41/0.16 | 1.18 | 2.1 | 23.2 | 21.8 | 2000 | |
| 16 | 26/0.254 | 1.49 | 2.4 | 14.6 | 13.7 | 2000 | |
| 14 | 41/0.254 | 1.88 | 2.7 | 8.96 | 8.62 | 2000 | |
| 12 | 65/0.254 | 2.37 | 3.2 | 5.64 | 5.43 | 2000 | |
| 10 | 105/0.254 | 3.42 | 4.3 | 3.546 | 3.409 | 2000 | |
